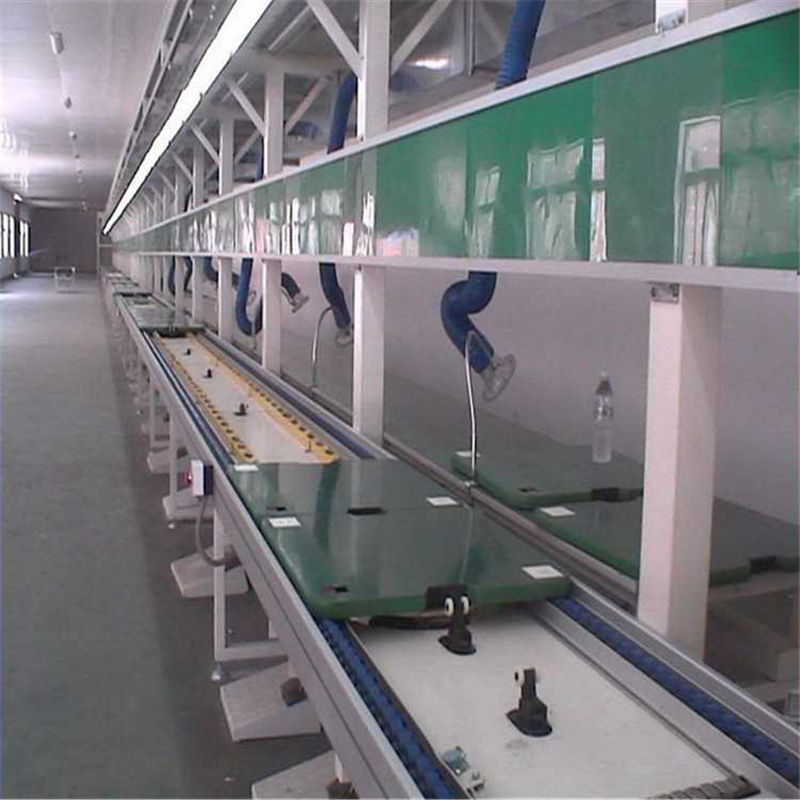

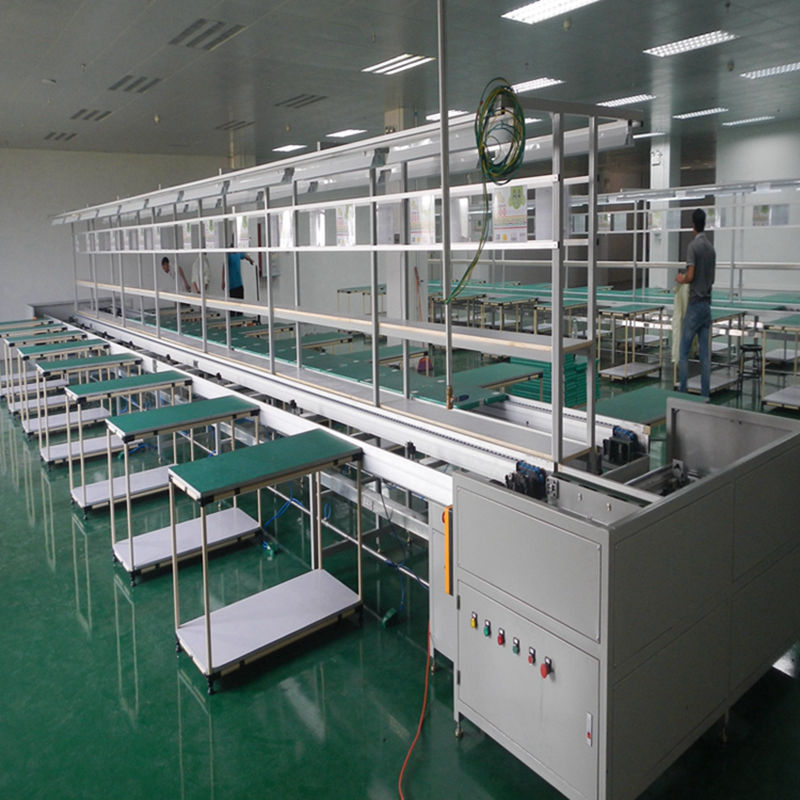

工装板托盘自动倍速链组装装配生产线

倍速链线体的使用范围：

倍速链组装线简称为组装线、自动装配线、3倍速组装线、2.5倍速组装线等名称，随着市场智能组装、工业自动化的不断升级，倍速链组装线越来越受电脑、电器、五金加工件、净水器行业等许多产品重量较重的生产厂家青睐，首先在组装及装配工位上很大程度节省了人工成本和厂房成本。其次能够在线体的周围布置相关的机械手和专机使用，之前是一群人在一个输送带上操作，现在是一套设备一个人或许几个人操作就可以完成产品的相关工序，第三在线体的使用上更能够使客户单位感受到智能科技给公司带来的总体实力的提升。所以，随着国家对智能生产以及工业科技含量的进一步提升，倍速链线下一步将是更多生产型企业的首选设备，总体操作简单，价格实惠，运行成本低。

倍速链线体的构造：

倍速链线体的构造主要由以下几个方面构成，第一部分，电控部分，第二部分为自动阻挡以及工装板部分，第三部分，为线体沟通部分。第四部分为电机以及电动部分。

001线体部分

线体导轨均采用100*118*2.0专用铝材制作，表面氧化处理。拉脚、灯架采用50*50*1.5mm方通焊接制作，电脑白静电喷涂而成。传输链条采用3倍速专用链条，节距为38.1。配照明，采用LED节能日光灯。配仪表台，采用木板面贴白色防火板，木线封边精致而成。支架下方装可调脚杯。可选择性配插座，气管，风批吊轨，工艺卡。

002动力部分

采用台产万鑫2齿轮减速电机。三倍速动力链轮，张紧链轮做调节，机头尾机架采用方通焊接制作。封板采用冷板制作。固定板采用冷板制作。采用缓冲阻挡器,脚踏开关控制。

003顶升移载、过渡平移

平行马达采用台产万鑫连体电机，防滑皮带双列布置。顶升气缸采用台产亚德客气缸，导杆采用轴承钢及直线轴承，亚德客电磁阀自动控制。

004工装板

平移护边采用铝材制作。工装板尺寸可根据实际产品定制，采用夹板面贴绿色防火板，底面反贴防火板；中间采用转盘，配定位珠，可定位。

005电控部分

PLC主机采用日本原装三菱。行程开关、光电开关采用日本原装欧姆龙。空气开关、交流接触器、热继电器采用原装正泰。电线采用国标电线。
